Schweißnahtvorbereitung: Welche Maschine eignet sich für welche Anwendung?

Eine hochwertige Schweißverbindung beginnt nicht erst beim Schweißen. Bereits die Vorbereitung der Blech- oder Rohrkante beeinflusst, wie sauber die Bauteile zusammengefügt werden können, wie viel Nacharbeit erforderlich ist und wie zuverlässig der weitere Produktionsprozess abläuft.

Für die Schweißnahtvorbereitung stehen verschiedene Verfahren zur Verfügung. Dazu gehören Fräsen, Schleifen, Scheren und die mechanische Bearbeitung von Rohrenden. Welche Maschine am besten geeignet ist, hängt unter anderem vom Material, der Bauteilgröße, der gewünschten Fasenform, der Stückzahl und dem Einsatzort ab.

Dieser Ratgeber zeigt, welche Maschinen sich für welche Anwendungen eignen und worauf Betriebe bei der Auswahl achten sollten.

Warum ist die richtige Schweißnahtvorbereitung wichtig?

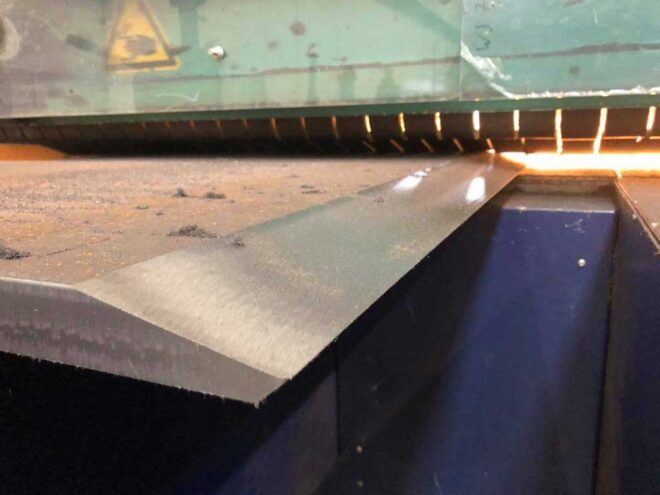

Vor dem Schweißen müssen die Kanten der Werkstücke häufig in eine bestimmte Form gebracht werden. Je nach Konstruktion können beispielsweise V-, X-, Y- oder U-Schweißnähte erforderlich sein. Eine gleichmäßige Fase erleichtert das Positionieren der Bauteile und schafft die Voraussetzungen für einen kontrollierten Schweißprozess.

Eine passende Maschine hilft dabei, wiederholbare Ergebnisse zu erzielen und die manuelle Nachbearbeitung zu reduzieren. Auf der Übersichtsseite für professionelle Maschinen zur Schweißnahtvorbereitung finden Betriebe Lösungen zum Fräsen, Schleifen und Scheren von Blech- und Rohrkanten.

Vor der Maschinenauswahl sollten insbesondere folgende Fragen beantwortet werden:

• Werden gerade Kanten, Konturen oder Rohrenden bearbeitet?
• Erfolgt die Bearbeitung in der Werkstatt oder direkt am Bauteil?
• Handelt es sich um Einzelteile, Kleinserien oder eine laufende Serienproduktion?
• Welche Materialien und Materialstärken werden verarbeitet?
• Welche Fasenwinkel und Fasenbreiten werden benötigt?

Handfräsmaschinen für flexible und wechselnde Aufgaben

Handfräsmaschinen eignen sich besonders für Betriebe, die unterschiedliche Werkstücke bearbeiten oder eine kompakte und flexibel einsetzbare Lösung benötigen. Sie können je nach Modell an geraden Kanten, Rundungen, Konturen, Bohrungen und Rohrenden eingesetzt werden.

Die Maschinen werden direkt am Werkstück entlanggeführt. Dadurch müssen große oder schwere Bauteile nicht zu einer stationären Anlage transportiert werden. Das ist beispielsweise im Behälterbau, Anlagenbau, Stahlbau oder bei Reparaturarbeiten von Vorteil.

Moderne Handfräsmaschinen für Bleche, Konturen und Rohrenden können unterschiedliche Fasenwinkel erzeugen. Abhängig vom eingesetzten Fräskopf lassen sich auch Radien oder optische Fasen herstellen. Beim Fräsen entsteht im Vergleich zum klassischen Winkelschleifer kein Schleifstaub; die abgetragenen Frässpäne können gesammelt und entfernt werden.

Geeignet für:

• Einzelteile und Kleinserien
• Gerade und gebogene Bauteilkanten
• Innen- und Außenkonturen
• Bohrungen und Rohrenden
• Mobile Reparatur- und Montagearbeiten

Für sehr lange Kanten oder regelmäßig wiederkehrende Arbeiten kann eine handgeführte Maschine jedoch mehr Bedienerzeit erfordern als eine selbstfahrende oder stationäre Lösung.

Mobile Fräsmaschinen für große und schwere Bauteile

Mobile Fräsmaschinen sind sinnvoll, wenn große Bleche, Behälter, Segmente oder schwere Konstruktionen nicht problemlos zu einer stationären Maschine gebracht werden können. Die Maschine fährt entlang der Werkstückkante und bearbeitet das Bauteil direkt an seinem Standort.

Viele mobile Fasenfräsmaschinen für große Werkstücke können nicht nur Schweißfasen herstellen. Abhängig vom Maschinenmodell sind auch das Planfräsen von Stirnseiten, das Entfernen von Plattierungen oder die Bearbeitung unterschiedlicher Winkel möglich. Einige Maschinen verfügen über ein integriertes Fahrwerk und eine Auffanglösung für entstehende Späne.

Geeignet für:

• Große und schwere Bleche
• Lange, gerade Kanten
• Behälter-, Schiff- und Anlagenbau
• Bauteile, die nicht bewegt werden sollen
• Größere Fasen und hohe Abtragsleistungen

Mobile Fräsmaschinen verbinden die Flexibilität einer transportablen Lösung mit einer höheren und gleichmäßigeren Bearbeitungsleistung. Sie sind besonders interessant, wenn regelmäßig große Werkstücke vorbereitet werden.

Stationäre Fräsmaschinen für wiederkehrende Präzisionsarbeit

Bei einer stationären Fräsmaschine wird das Werkstück kontrolliert an der Maschine positioniert oder durch den Bearbeitungsbereich geführt. Diese Lösung eignet sich besonders für Betriebe, die regelmäßig gerade Blechkanten mit gleichbleibenden Anforderungen bearbeiten.

Die stationären Kanten- und Plattenfräsmaschinen von Blechpartner sind für die Herstellung von Schweißfasen und optischen Fasen an geraden Kanten ausgelegt. Zum Sortiment gehören unterschiedliche Maschinenkonzepte für Bleche, Platten, Segmente und teilweise auch Rohrenden.

Geeignet für:

• Wiederkehrende Produktionsaufgaben
• Gerade Blech- und Plattenkanten
• Gleichmäßige Fasen über längere Strecken
• Mittelgroße und größere Serien
• Hohe Anforderungen an Wiederholgenauigkeit

Eine stationäre Lösung ist vor allem dann wirtschaftlich, wenn ähnliche Bauteile regelmäßig bearbeitet werden. Bei sehr großen, sperrigen oder eingebauten Werkstücken ist eine mobile Maschine meist praktischer.

Stationäre Schleifmaschinen für harte Werkstoffe

Nicht jedes Material lässt sich unter allen Bedingungen gleich gut fräsen. Bei hochfesten oder besonders harten Stählen kann eine leistungsfähige Schleifmaschine eine geeignete Alternative darstellen.

Die stationären FasRapid-Bandschleifmaschinen sind für die präzise Bearbeitung gerader Kanten konzipiert. Die lineare Führung und die kontrollierte Zustellung unterstützen gleichmäßige Fasen und wiederholbare Ergebnisse. Blechpartner empfiehlt diese Maschinen unter anderem für anspruchsvolle und harte Stähle.

Geeignet für:

• Hochfeste und harte Stähle
• Gerade Werkstückkanten
• Kontrollierte, wiederholbare Fasengeometrien
• Anwendungen mit hohen Anforderungen an die Oberfläche
• Stationäre Produktionsumgebungen

Vor der Entscheidung zwischen Fräsen und Schleifen sollten Material, gewünschte Oberfläche, Wärmeeintrag, Werkzeugkosten und Bearbeitungszeit gemeinsam betrachtet werden.

Rollenscherenmaschinen für lange Kanten und hohe Geschwindigkeit

Rollenscherenmaschinen bearbeiten die Blechkante mit einem langsam drehenden Schneid- oder Scherrad. Dabei wird ein durchgehender Span von der Kante abgeschert. Das Verfahren erzeugt weder Schleifstaub noch klassische Frässpäne und arbeitet vergleichsweise geräuscharm.

Die von Blechpartner angebotenen Rollenscherenmaschinen zur wirtschaftlichen Fasenbearbeitung sind sowohl für Stahl als auch für Edelstahl erhältlich. Je nach Modell können sie stationär, mobil oder in Verbindung mit einem Kran eingesetzt werden. Das Verfahren ist besonders interessant, wenn lange Blechkanten schnell und regelmäßig vorbereitet werden müssen.

Geeignet für:

• Lange und gerade Blechkanten
• Hohe Bearbeitungsgeschwindigkeiten
• Wiederkehrende Produktionsaufgaben
• Stahl und Edelstahl
• Betriebe mit hohem Durchsatz

Für komplexe Konturen, kleine Innenradien oder wechselnde Bauteilgeometrien ist eine Handfräsmaschine häufig flexibler.

Schweißkantenformer für kompakte mobile Einsätze

Schweißkantenformer arbeiten mit einer oszillierenden oder stoßenden Werkzeugbewegung. Sie sind kompakt aufgebaut und können direkt an der Werkstückkante eingesetzt werden. Damit eignen sie sich für Montagebereiche, Werkstätten und Aufgaben, bei denen eine transportable Maschine benötigt wird.

Bei Blechpartner stehen beispielsweise Schweißkantenformer der TKF-Serie für verschiedene Anforderungen zur Verfügung. Die passende Maschine hängt von der gewünschten Fasenlänge, dem Material und der benötigten Arbeitsgeschwindigkeit ab.

Geeignet für:

• Mobile Arbeiten an Blechen
• Montage- und Reparatureinsätze
• Gerade Kanten
• Begrenzte Platzverhältnisse
• Betriebe, die eine robuste Kompaktlösung benötigen

Tragbare Maschinen für die Vorbereitung von Rohrenden

Bei Rohren reicht eine klassische Blechkantenmaschine häufig nicht aus. Rohrdurchmesser, Wandstärke, Einbausituation und gewünschte Fugenform bestimmen, welche Bearbeitungslösung erforderlich ist.

Tragbare Rohrmaschinen werden direkt im oder am Rohr gespannt. Dadurch können Rohrenden auch auf Baustellen, in Anlagen oder an schwer transportierbaren Bauteilen vorbereitet werden. Die tragbaren PREP-Maschinen für die Rohrendenbearbeitung sind für unterschiedliche Durchmesser und Antriebsarten erhältlich. Je nach Modell können sie elektrisch, pneumatisch, hydraulisch oder mit Akku betrieben werden.

Geeignet für:

• Rohrleitungs- und Anlagenbau
• Wartungs- und Reparatureinsätze
• Eingebaute oder schwer bewegliche Rohre
• Unterschiedliche Rohrdurchmesser
• Mobile Baustelleneinsätze

Schneller Vergleich der Maschinenarten

Welche Maschine ist für den eigenen Betrieb die richtige?

Eine allgemeingültige Lösung gibt es bei der Schweißnahtvorbereitung nicht. Eine Handfräsmaschine kann für wechselnde Aufgaben ideal sein, während eine stationäre Fräse bei wiederkehrenden Bauteilen deutlich wirtschaftlicher arbeitet. Große Konstruktionen sprechen häufig für eine mobile Fräsmaschine. Bei langen geraden Blechkanten kann eine Rollenscherenmaschine Vorteile bieten, während harte Werkstoffe eine leistungsfähige Schleiflösung erfordern können.

Vor dem Kauf sollten Betriebe deshalb nicht nur den Anschaffungspreis vergleichen. Entscheidend sind auch Bearbeitungszeit, Werkzeugverbrauch, Bedienaufwand, Materialvielfalt, verfügbare Stellfläche und die zukünftig erwartete Stückzahl.

Eine praktische Bearbeitungsprobe mit einem typischen Werkstück kann dabei helfen, unterschiedliche Verfahren realistisch zu vergleichen. So lässt sich erkennen, welche Maschine die gewünschte Fasenqualität erreicht und gleichzeitig zum vorhandenen Produktionsablauf passt.

Fazit

Die richtige Maschine zur Schweißnahtvorbereitung richtet sich immer nach der konkreten Anwendung. Handfräsmaschinen bieten maximale Flexibilität, mobile Fräsmaschinen bearbeiten große Bauteile direkt vor Ort und stationäre Anlagen sorgen bei wiederkehrenden Aufgaben für gleichmäßige Ergebnisse. Rollenscherenmaschinen eignen sich für lange Kanten und hohe Stückzahlen, während spezielle Schleif- und Rohrbearbeitungsmaschinen anspruchsvolle Materialien oder Bauteilgeometrien abdecken.

Wer Material, Bauteilgröße, Fasenform und Produktionsmenge genau analysiert, kann eine Lösung auswählen, die nicht nur saubere Kanten erzeugt, sondern auch den gesamten Arbeitsablauf effizienter gestaltet.
