BEAVER Zubehör

Die BEAVER Rohrendenbearbeitungsmaschinen von COPIER können mit verschiedenen Werkzeughaltern bestückt werden. Je nach Rohrwandstärke gibt es Werkzeughalter in einfacher, zweifacher oder dreifacher Ausfertigung. Gerne beraten wir Sie auf die richtige Wahl der Werkzeuge. Lassen Sie uns einfach Ihre Fasenform zukommen, wir entwickeln das optimale Werkzeug nach Ihren Anforderungen.

Das COPIER Forschungs- und Entwicklungsteam hat mehr als 350 Werkzeugmaschinensätze für alle möglichen Fugenformen entwickelt, ob einfache Fase, Verbundfase, J-Prep-Fase, J-Prep-Compound-Fase oder innere Fase. Alle Formen sind mit der Beaver S-Serie kompatibel. Alle erfüllen Industriestandards und / oder Kundenanforderungen. Wenn Sie eine ganz bestimmte Produktionsanforderung haben, werden wir ein individuelles Werkzeugset für Sie entwerfen.

Die Werkzeughalter werden mit handelsüblichen Wendeschneidplatten (ISO-Platten) bestückt. Hier können wir Sie bei der Auswahl durch unsere Erfahrung unterstützen. Die meisten Wendeschneidplatten für die gängigsten Materialqualitäten führen wir ab Lager.

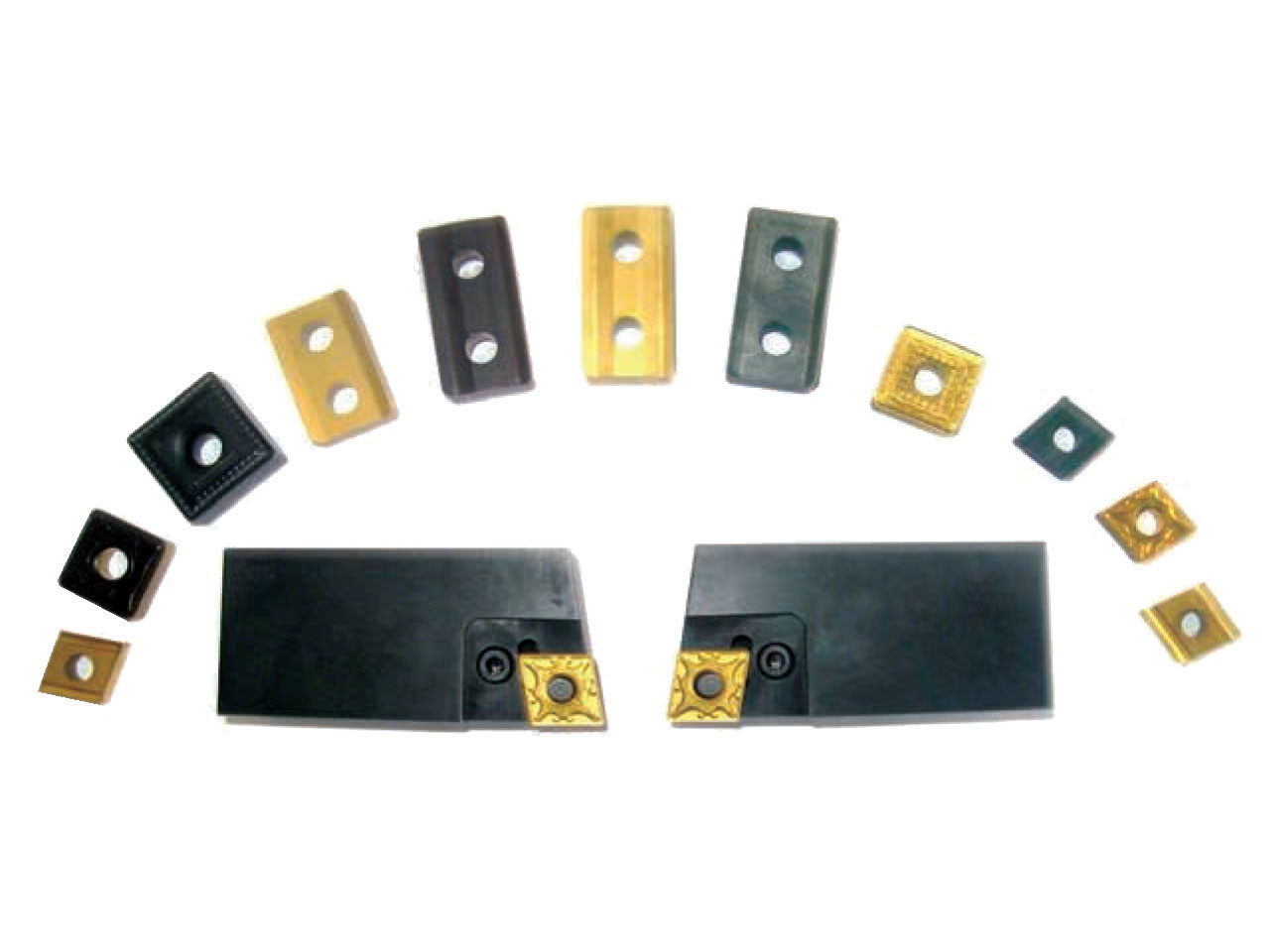

Wendeplattenhalter BEAVER

Wendeplattenhalter für die BEAVER Rohrendenbearbeitungsmaschinen werden in den Standardwinkeln 15°, 30°, 37.5°, 45° und 90° hergestellt. Sonderausführungen für alle Winkel, Innenausdrehen, Tulpennaht (J-bevel) sind schnell verfügbar und auf Ihre Anforderung hergestellt.

Werkzeug 90° (I-Naht) für Copier Beaver

Werkzeug 37,5° (V-Naht) für Copier Beaver

Werkzeuge für Copier Beaver

Beaver Werkzeughalter 1

Beaver Werkzeughalter 2

Beaver Werkzeughalter 3

Beaver Werkzeughalter 4

Beaver Wendeplatte 19mm

Tracking Modul für BEAVER

Tracking Modul für Innen- und Außendurchmesser für BEAVER Rohrendenbearbeitungsmaschinen

Das ID- und AD-Tracking (Innendurchmesser und Außendurchmesser Abtastung) ermöglicht ein reibungsloses Abschrägen, auch bei unrunden Rohren und ist mit den Maschinen der Beaver S-Serie kompatibel, Ausnahme Beaver 3S.
ID-Tracking (Innenabtastung des Rohrmantels) wird dringend empfohlen, wenn ein gleichmäßiger, präziser Reststeg erforderlich ist und eine Bearbeitung auf der Gegenseite nicht möglich ist. Dieses Werkzeug hilft Ihnen, die Unrundheit und sogar eine Abweichung der Wandstärke auszugleichen. Die Abweichung der Wandstärke kann bei der AD-Verfolgung nicht beeinflusst werden.
Es gibt zwei Arten von Anwendungen für die ID / AD-Tracking. Das erste ist das ID / AD-Tracking-Modul, das einfach auf dem Spannfutter platziert und entfernt werden kann.
Die andere Option ist ein besonderes Spannfutter mit integriertem ID- oder ID und AD-Tracking.
Die Innenabtastung folgt dem Innenmantel des Rohres mittels einer federvorgespannten Rolle auf dem Werkzeugschlitten. Die Werkzeughalter werden auf dem Schieber des ID / AD-Verfolgungsmoduls platziert, um die erforderlichen Winkel und Formen mit konstanten Ergebnissen anzuarbeiten.
