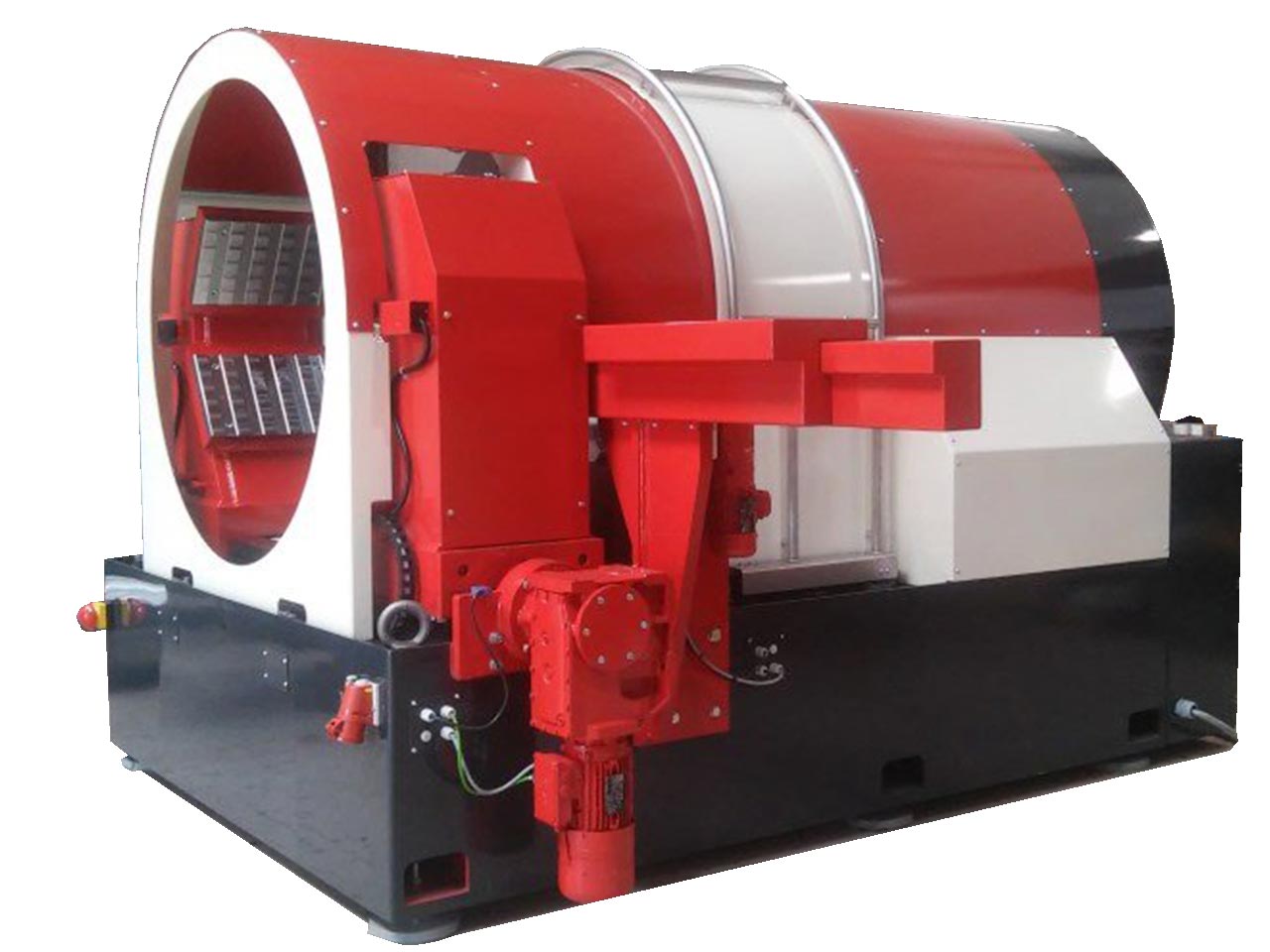

Rohrendenbearbeitungsmaschine COPIER BEAVER 48S AUTOMATIK

Rohrendenbearbeitungsmaschine BEAVER 48S AUT bis 48" Ø400-Ø1225 mm


Fragen Sie jetzt unverbindlich an: +4922452703

Schnelle Reaktionszeit
Fairer Preis
Betreuung nach dem Kauf

Zum Zubehör für BEAVER 48S AUT bis 48″
Ø400-Ø1225 mm



Schweißfasen drehen ist Sekundenarbeit mit den BEAVER Maschinen

Rohrendenbearbeitung 1″ – 56″ in sekundenschnelle, präzise und auch für große Wandstärken hervorragend geeignet. Bei den automatisch arbeitenden Maschinen „BEAVER S AUT, HS und CB“ erfolgt die Materialspannung und die Zustellung der Dreheinheit automatisch, CNC gesteuert. Steuerungen von SIEMENS und FANUC kommen hier zum Einsatz.
Das Rohr wird automatisch gespannt und das Schälwerkzeug exakt angestellt bis die gewünschte Fase angearbeitet ist. Da auf dem Drehteller Platz für vier Werkzeuge vorhanden ist, können Werkzeughalter für V-, I- und Innenanfasung gleichzeitig arbeiten. Jedes Rohr erhält so die gleiche Fase mit dem gleichen Reststeg. Tulpennahtvorbereitung (J-Naht) ist natürlich auch möglich. Die BEAVER Maschinen sind sehr robust gebaut und können Fasenlängen bis 25mm in einer Aufspannung anarbeiten. Größere Fasen können mit weiteren Werkzeughaltern oder mit einem weiteren Durchgang erzeugt werden. Die CB-Maschinen arbeiten mit einer „Single-Pont-Bearbeitung“ und sind wandstärkenunabhängig. Für dünnwandige Rohre gibt es ein spezielles Werkzeug, das die Rohrinnenwand abtastet (ID-Tracker) und somit in der Lage ist auch nicht so ganz runde Rohre gleichmäßig anzufasen.
Die Serie BEAVER S sind manuelle Maschinen für Kleinserien oder zur Einzelstückbearbeitung.

Vorteile Rohrendenbearbeitungsmaschine BEAVER 48S:

  • Schnelles Endenanfasen
  • Die Maschine ist für den industriellen Einsatz gefertigt und arbeitet gut mit großenWandstärken bis 65 mm in mehreren Bearbeitungsschritten.
  • Auch ohne CNC-Steuerung erhältlich
  • Diese Maschine zeichnet sich durch hohe Fasenkonstanz an Pipeline-Rohrenden mit hohen Stückzahlen aus.
  • Mit dieser Maschine lassen sich glatte und hochwertige Fasen leichter und mit kleineren Toleranzen als mit mobilen Schweißkantenformern herstellen.
  • Die Maschinenbedienung ist einfach.
  • Wir können Ihren Maschinenbediener mit der Maschine und den Fasenschleifwerkzeugen vertraut machen.
  • Mit dieser Maschine können J- oder V-förmige Anfasungen, konische Enden oder Passflächen angearbeitet werden.
  • Es können Kohlenstoffstähle, Edelstahl und sogar Duplexrohre bearbeitet werden; einige Werkstoffe müssen beim Fasen geschmiert werden.
  • Die Maschine ist robust und begnügt sich mit minimaler Wartung.
  • Die Konstruktion unserer Maschinen ist solide und robust.
  • Wir bieten technische Unterstützung, die Sie zur richtigen Anschrägung benötigen.
  • Wir entwerfen selbst die von Ihnen benötigten Werkzeugsätze
  • Der Maschinenanschaffungspreis ist ausgesprochen günstig.

Technische Daten Rohrendenbearbeitungsmaschine BEAVER 48S

Technische Daten Beaver 48S AUT Rohrendenanfasmaschine
Verwendung der Maschine Rohrende Anfasen, Plannen, Verjüngen
Bearbeitungsbereich von Außendurchmesser 16″ bis 48″
Bearbeitungsbereich von Außendurchmesser Ø400 mm bis Ø1225 mm
Wandstärke bis zu 25 mm in einem Arbeitsgang, in mehreren schnellen Bearbeitungsschritten bis 65 mm
Steuerung automatisch zyklisch: elektrische Klemmung, Zuführung und Rohrstopp
Motor 400 V / 3 Phasen / 45 kW
Drehzahl in U/min stufenlos
Maschinendimensionen 2200 mm x 1500 mm x H 1950 mm
Gewicht 9.000 KG
Technische Angaben ohne Gewähr

Verfügbares Zubehör Rohrendenbearbeitungsmaschine BEAVER 48S

Preis für BEAVER 48S AUT bis 48″
Ø400-Ø1225 mm auf Anfrage
